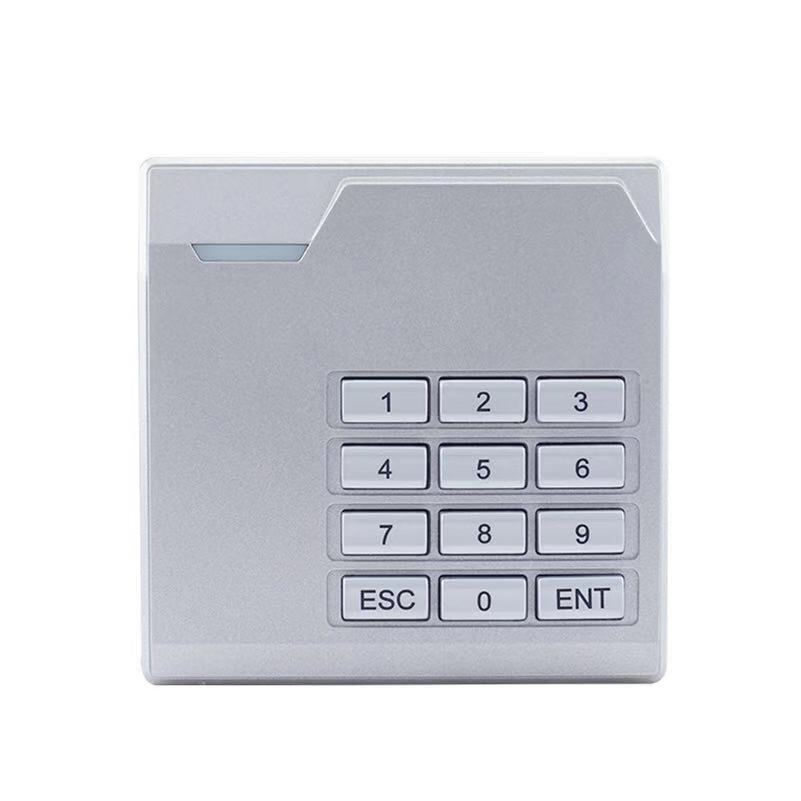

外观专利

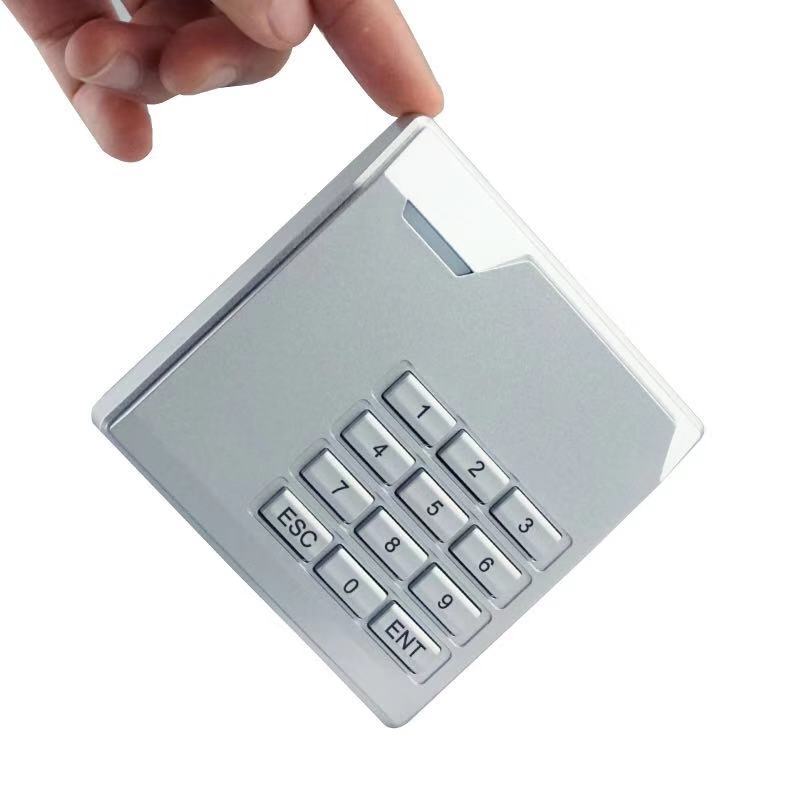

选用进口PC材料，外壳采用磨砂处理手感舒适

双层保险：可用管理员卡管理用户也可用管理员密码管理用户，具有反胁迫、输出短路保护功能。键盘采用插拔式，便于安装

产品特性：

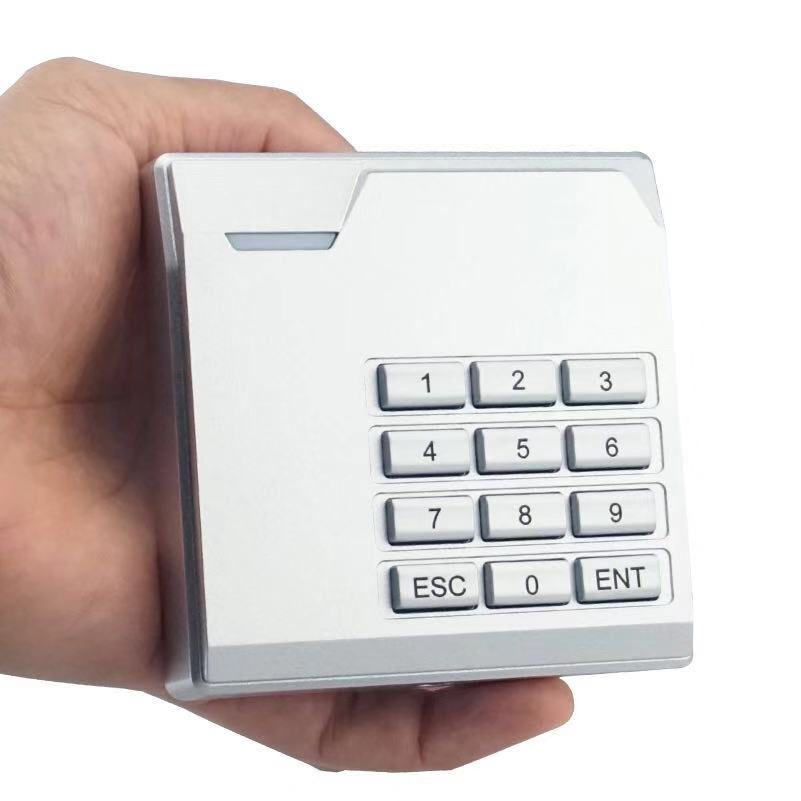

产品尺寸：88*88*20(mm)

工作电压： DC 9V-16V

静态电流：≤80mA

读卡距离：ID卡5～10CM、IC卡1～5CM

读卡类型：M1卡

工作温度： -20℃～60℃

工作湿度：10%～90%

接口方式：维庚接口

通讯距离：维庚≤100M

安装说明：

使用十字螺丝刀拧松固定面板与底板的十字螺丝，使用胶塞和螺钉将底板装于欲控制出入的入口侧墙壁

电线接驳说明：

维庚26/34/32   按键输出 Wiegand4/8bit（设置卡设置）

红线：DC 9V-16V   WIEGAND26/34（设置卡设置）

黑线：GND

黄线：D0

白线：D1

黑线：LED

绿色：BEEP

注意！

1、上电之前必需确认电源的电压（DC 12V）和电源的正负极

2、当使用外接电源时、一定要与控制器共用一个电源、或共电源地！！！！！

3、读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线 Data1 Data0互为双绞更好。线截面积建议0.22平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。（也可以采用其他多芯屏蔽的五类线）
