产品主要运用在下列运用中：

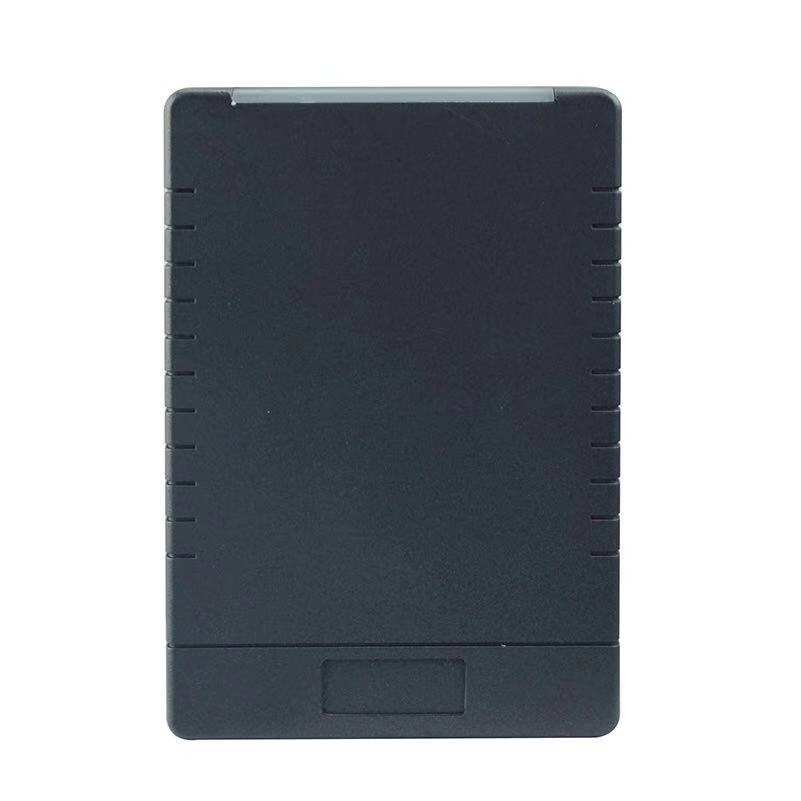

门禁/考勤设备、一卡通系统国密SM1-CPU用户卡数据采集终端
性能指示：
|
规格 |
CPU(国密SM1) |
|
工作电压 |
DC 9-16V |
|
工作电流 |
最大 80mA |
|
工作频率 |
13.56MHZ |
|
读卡响应时间 |
少于2秒 |
|
支持卡片操作 |
读取国密SM1-CPU卡加密数据 |
|
通讯接口 |
韦根输出 |
|
支持卡片 |
国密SM1-COU卡 |
|
读卡距离 |
20-50mm |
|
设备保护 |
电源反接保护，数据耐压保护，±15V |
|
数据传输距离 |
小于100米 |
|
工作环境温度 |
0℃~60℃ |
|
储存温度 |
-20℃~70℃ |
|

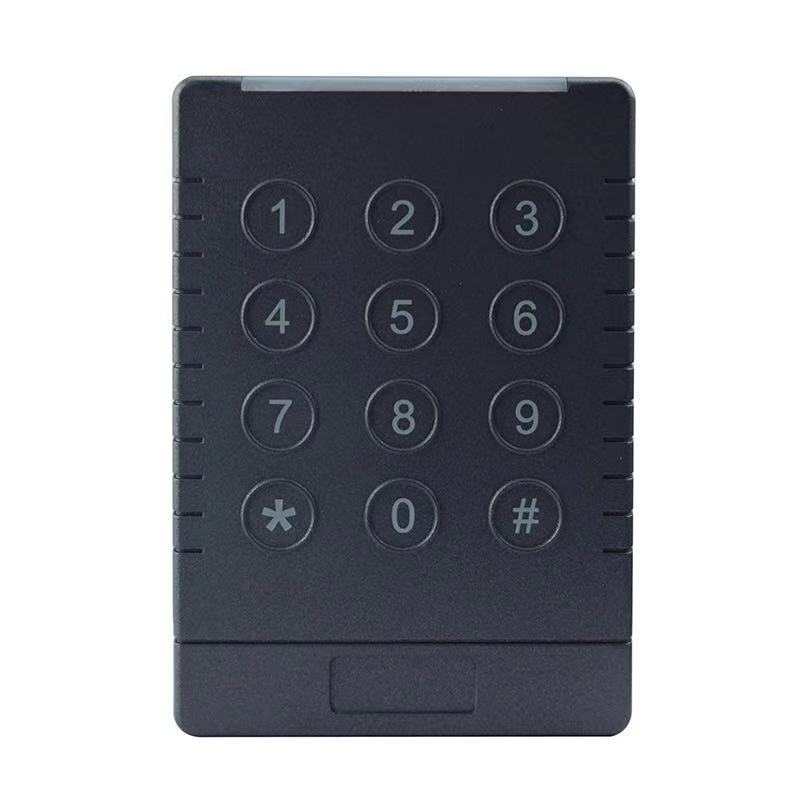

键盘Weigand输出 |
4Bit |
|
Weigand |
26Bits |
以下为引线对应电气特性表：
|
序号 |
颜色 |
名称 |
电气特性描述 |
|
1 |
黑色 |
GND |
接地 |
|
2 |
红色 |
9-12V DC |
直流电源输入，＞200mA |
|
3 |
绿色 |
D0 |
Weigand26数据0，平常高电平大于4.7V，低电平有效 |
|
4 |
白色 |
D1 |
Weigand26数据1，平常高电平大于4.7V，低电平有效 |
|
5 |
黄色 |
BUZZER |
蜂鸣器信号控制线低电平时，蜂鸣器发出蜂鸣声 |
|
6 |
蓝色 |
LED |
指示灯信号控制线低电平时，指示灯由红色转绿色 |
|
7 |
灰色 |
RS232-TX |
NC |
|
8 |
紫色 |
RS232-RX |
NC |
