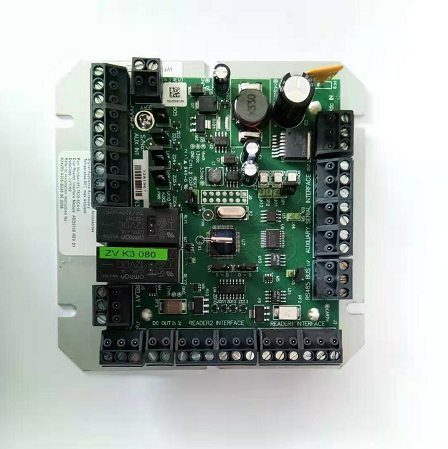

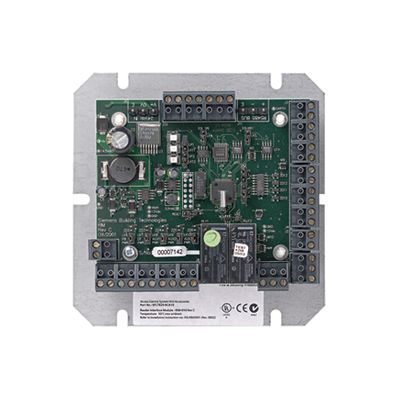

ADD5100双读卡器接口模块(DRI)

●  接口模块连接二个读卡器

●  支持一个进门和出门读卡器来监视和控制一个门

●  易安装

DRI 在控制器(ACC) 和至多两个读卡器（同一扇门的进门读卡器和出门读卡器）之间提供了一个现场设备的接口。这允许DRI接收关于要求进入被锁住的门的持卡者身份的信息，并且随后将身份信息发送至ACC进行验证。另外，DRI具有报告门状态和根据命令打开或锁住门的能力。

持卡者在进门或出门读卡器前（连接至一台DRI ）使用门禁卡，该DRI会解读被编码的信息,并将数据送至ACC。然后，ACC检验持卡者的有效性。如果持卡者具有适当的许可，ACC 将发回指令至DR 打开门锁，允许通行。

特性

●支持所有流行的读卡器技术

●支持所有CerPass 读卡器l (例如 ARxx8x-xx, Arxx3x-xx)

●支持一个进门和出门读卡器

● 12Vdc 辅助电源

●门锁/ 锁定输出/继电器驱动

●出门请求输入

● 3 个辅助输入

●门磁信号输入

●辅助输出（继电器驱动）

●输入信号线的管理

●通讯状态LED

●动作状态LED

●电源状态LED

●从ACC下载硬件驱动和设置的主系统兼容性

描述

DRI 可以控制被防护的求安装进门和出门2个读卡器的门或隔离装置的各个方面，包括支持进门读卡器、出门读卡器、关门和开门的装置、和监控门的位置的门磁。

DRI 允许分别管理主板上的输入。这大大提高了安全性，例如，当监测到防撬开输入信号被短路，系统会接收到DRI生成的警报信号。

DRI 提供了提供了3个可编程的辅助输入接口，来监控系统的各个方面。这可以包括，监控箱体的门、胁迫开关、或PIR 动作感应器。DRI还提供了一个辅助输出，允许连接蜂鸣器、警报灯或其它设备。用户可以设置，当安防系统被破坏时，这些设备将被触发。

通过使用闪存技术，DRI完全可以升级，而且易于在主机上对其编程，以期望的模式运行。这项技术使得DRI可被重复编程和设置，并和西门子的其它安防产品共同使用，提供用户一个全面的、完全可扩展的门禁控制解决方案。

我们仔细地设计DRI，目的是使其能够易于安装于任何合适的位置。这当然也包括方便地安装于所控制的门附近，或集中地安装在控制器的箱体内。、要求安装进门和出门2个读卡器的门或隔离装置的各个方面，包括支持进门读卡器、出门读卡器、关门和开门的装置、和监控门的位置的门磁。

DRI 允许分别管理主板上的输入。这大大提高了安全性，例如，当监测到防撬开输入信号被短路，系统会接收到DRI生成的警报信号。

DRI 提供了提供了3个可编程的辅助输入接口，来监控系统的各个方面。这可以包括，监控箱体的门、胁迫开关、或PIR 动作感应器。DRI还提供了一个辅助输出，允许连接蜂鸣器、警报灯或其它设备。用户可以设置，当安防系统被破坏时，这些设备将被触发。

通过使用闪存技术，DRI完全可以升级，而且易于在主机上对其编程，以期望的模式运行。这项技术使得DRI可被重复编程和设置，并和西门子的其它安防产品共同使用，提供用户一个全面的、完全可扩展的门禁控制解决方案。

我们仔细地设计DRI，目的是使其能够易于安装于任何合适的位置。这当然也包括方便地安装于所控制的门附近，或集中地安装在控制器的箱体内。

技术数据

供电工作电压：  12-32 VDC +/-20%

功耗 ： 最大25W

读卡器接口： RS-485/ Wiegand

通讯接口  ACC/FLN RS-485, 2线

输入  ;出门请求按钮  在内部或外部提供/ 门磁  在内部或外部提供/ 辅助输入点  在内部或外部提供

输出  ;锁定输出  自由电压10 A / 30 VDC, 10A / 250 VAC/辅助输出  自由电压10 A / 30 VDC, 10A / 250 VAC/额外电源输出  12 VDC / 1 A/读卡器额外电源输出  12 VDC / 300 mA ( 读卡器接口)

尺寸(L x W xH) :

ADD5100 125mm x 125mm x 34mm

4.92” x 4.92” 1.34”

环境温度： 运行时:0度到50度（摄氏）或32度到122度（华氏）储藏时:-10度到70（摄氏）或14度到158度（华氏）

湿度：  10-90%（无冷凝）
